CDC CAHCU DE ACOMETIDA ANTIHURTO CON NEUTRO CONCÉNTRICO CU-XLPE
Descripción
Cable para acometida aérea con conductor neutro dispuesto en forma concéntrica, aislado y envainado en XLPE, para tensiones nominales hasta U0/U = 0.6/1 kV.
Por su diseño, con el conductor neutro dispuesto en forma concéntrica, imposibilita el pelado del cable debido al alto riesgo de cortocircuito, y evita las conexiones clandestinas destinadas al hurto de energía eléctrica.
Especificaciones
- Normativa: IRAM 63001.
- Tensión de servicio: Uo/U (Um): 0.6 / 1KV (1,2KV).
- Tensión de ensayo: 3 kV CA durante cinco minutos.
- Temperatura de operación normal: 90°C.
- Temperatura bajo sobrecarga de emergencia: 130°C.
- Temperatura de cortocircuito: 250°C.

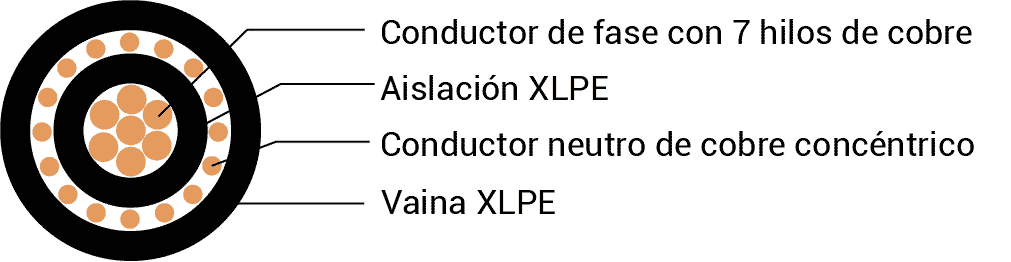

Construcción
CONDUCTOR
Conductor central de cobre electrolítico clase 2, de 7 hilos (IRAM NM-280).
AISLACIÓN
XLPE negro, apto para uso a la intemperie, con 2% de negro de humo.
BLINDAJE
Conductor neutro concéntrico de cobre desnudo, dispuesto helicoidalmente en forma de corona, cubriendo la totalidad de la aislación, encintado el conjunto con mylar transparente.
VAINA
XLPE color negro, con resistencia mecánica y a la intemperie.
OPCIONAL
Vaina exterior reforzada.
IDENTIFICACIÓN
APLICACIÓN
Cable antihurto de derivación monofásica de la línea preensamblada trifásica de distribución de energía hacia el medidor del cliente en redes con tensiones nominales U0/U = 0.6/1 Kv.
